A&D FS-i Abfüllwaage / Kontrollwaage: Schnittstellenkarte FSi-OP-03

Die optionale Schnittstellenkarte FSi-OP-03 wird in das Anzeigegerät eingebaut und stellt eine RS-232-Schnittstelle sowie 3 potentialfreie Kontakte (Schaltausgänge) bereit.

Bei Bestellung mit der Waage bauen wir die Schnittstellenkarte für Sie ein. Die unten abgebildete Kabelverschraubung ist im Lieferumfang enthalten.

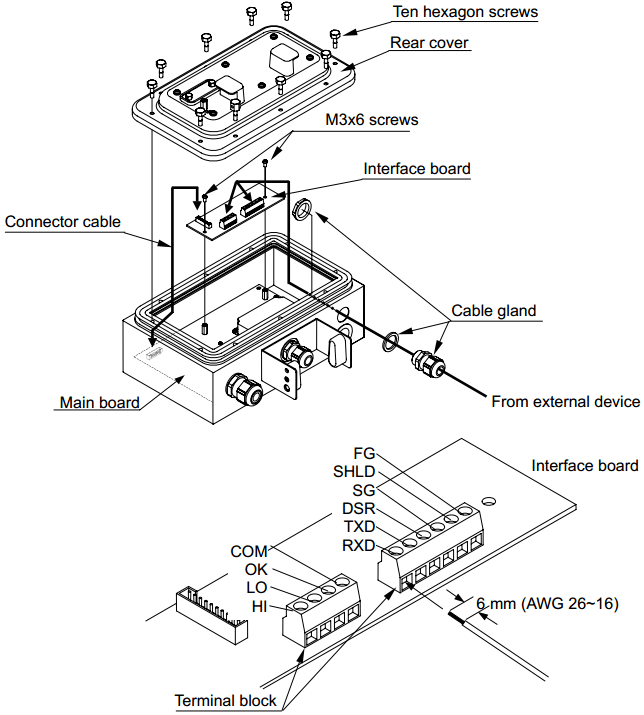

FSi-OP-03: RS-232 Schnittstelle und 3 Schaltausgänge

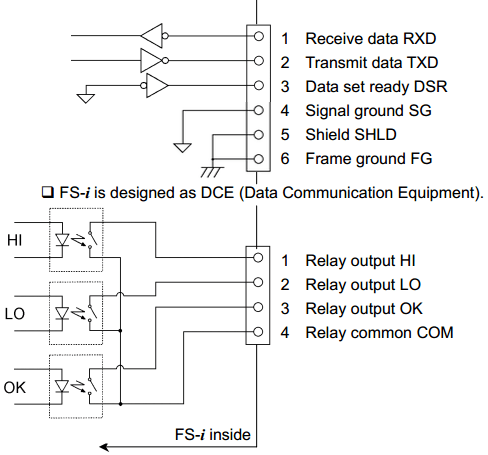

FSi-OP-03: Schaltplan RS-232 und potentialfreie Kontakte

RS-232-Schnittstelle:

Ermöglicht den Anschluss der Waage an einen PC oder Drucker. Die Waage kann über zahlreiche Befehle gesteuert werden, mit der UFC-Funktion ist zudem die (weitgehend) freie Gestaltung der Ausgabe möglich. Weitere Details finden Sie in diesem PDF-Dokument (englisch).

Potentialfreie Kontakte (Schaltausgänge):

Die 3 potentialfreien Kontakte werden anhand des Gewichts über die Kontrollwägefunktion geschlossen (Schließer, normally open). Es kann jeweils nur ein Kontakt geschlossen sein:

Beispiel mit unterem Grenzwert 9,9 kg, oberem Grenzwert 10,1 kg und Gewicht "m":

  LO-COM OK-COM HI-COM
m < 9,9 kg geschlossen offen offen
9,9 kg ≤ m ≤ 10,1 kg offen geschlossen offen
m > 10,1 kg offen offen geschlossen

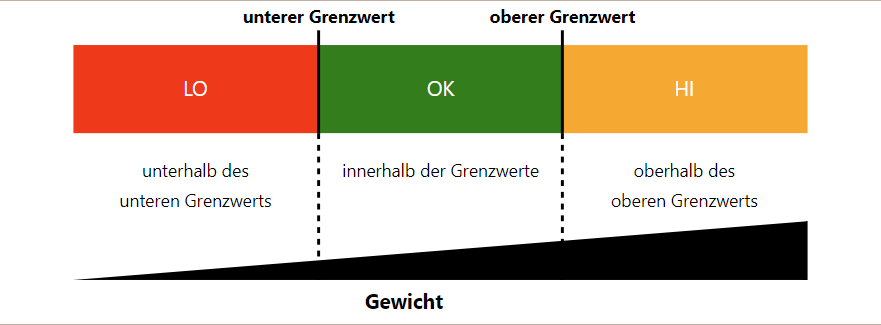

Die integrierten Signalleuchten werden ebenfalls je nach Ergebnis der Kontrollwägung geschaltet:

Die Schnittstellenkarte verwendet verschleißfreie OCMOS FET Halbleiterrelais:
