Präzisionswaage Ohaus Scout STX - Bilder

Leistungsfähige Waage mit einfacher Touchscreen-Bedienung

12 Waagen, 3 Wägeplatten

Die Präzisionswaagen STX123 und STX223 mit Ziffernschritt 0,001g (1mg) sind mit einer runden Wägeplatte mit Durchmesser 93 mm und Windschutz ausgestattet (im Bild links). Die anderen Modelle verfügen entweder über eine runde Wägeplatte mit Durchmesser 120 mm (im Bild in der Mitte) oder über eine abgerundete rechteckige Wägeplatte, die ca. 170 x 140 mm groß ist. Alle Wägeplatten bestehen aus Edelstahl und sind abnehmbar.

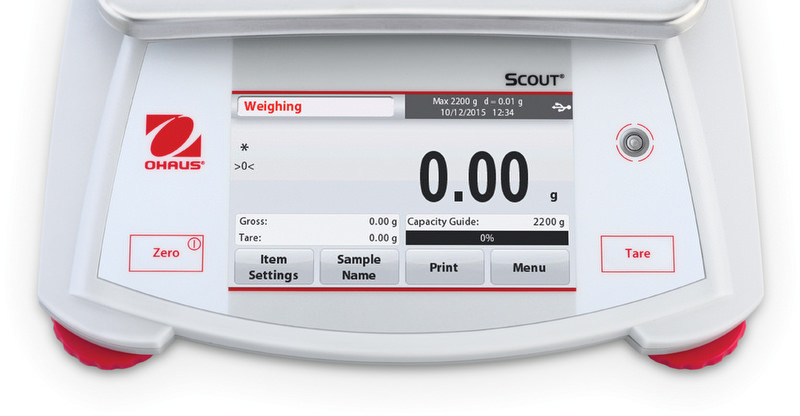

Touchscreen

Der farbige Touchscreen mit einer Diagonale von 4,3" (109 mm) sieht nicht nur gut aus, sondern erleichtert die Einrichtung und Bedienung der Waage erheblich. Für jede der 9 Anwendungen (Wiegen, Stückzählen, etc.) gibt es eine eigene Ansicht, welche die jeweils wichtigen Informationen und Bedienelemente anzeigt. Selbstverständlich lässt sich die Sprache einfach auf Deutsch umstellen.

Rückseite der Waage

Anschluss für die optionalen Schnittstellenmodule und der Anschluss für das mitgelieferte Netzteil.

Anschlussmöglichkeit (Schlitz) für eine Diebstahlsicherung des Typs Kensington (nicht mitgeliefert).

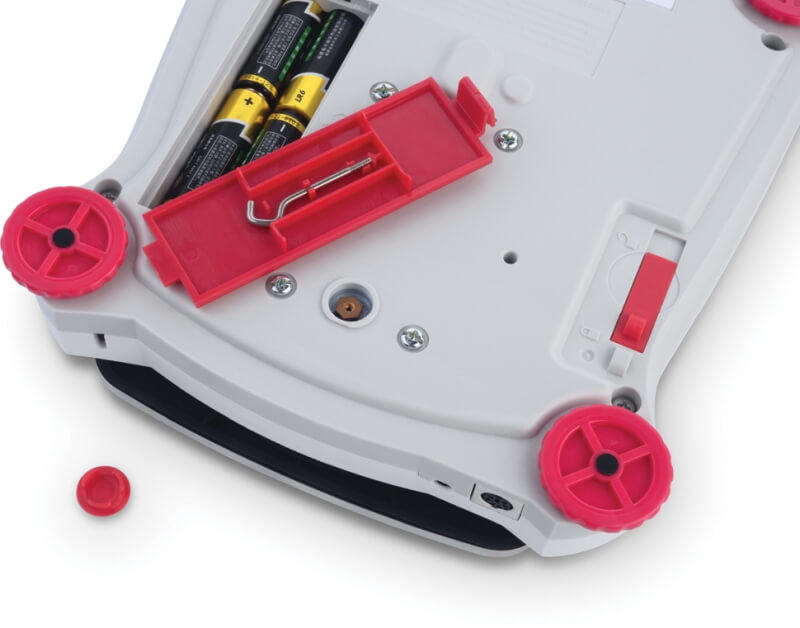

Unterseite der Waage

Auf der Unterseite erkennt man rechts im Bild den Verriegelungsschalter für die Menüeinstellungen und links die Abdeckung des Batteriefachs für 4 Batterien der Größe AA (nicht mitgeliefert). Bitte beachten Sie, dass diese Waage aufgrund des großen farbigen Touchscreens eine vergleichsweise geringe Batterielaufzeit von ca. 6h hat.

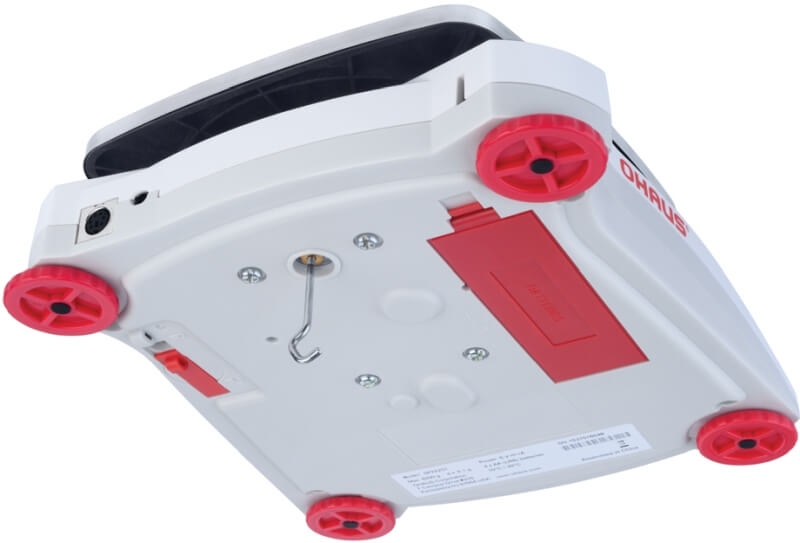

Unterflurwägung

Der mitgelieferte Haken für Unterflurwägung ist im Deckel des Batteriefachs untergebracht (siehe Foto oben).

Optionale Schnittstellen und Zweitanzeige für die Waage Scout STX

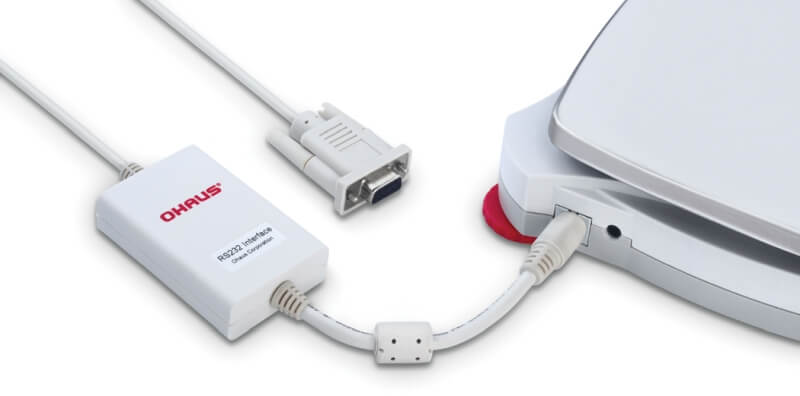

RS232-Schnittstelle mit Kabel 1,25m (DE9F):
Zum Anschluss der Waage an die RS-232-Schnittstelle eines PCs oder Druckers (oder an ein anderes kompatibles Gerät mit RS-232-Schnittstelle). Weitere Informationen und eine Beschreibung des Datenformats und der Schnittstellenbefehle finden Sie in der Bedienungsanleitung für die optionale RS-232-Schnittstelle (PDF).

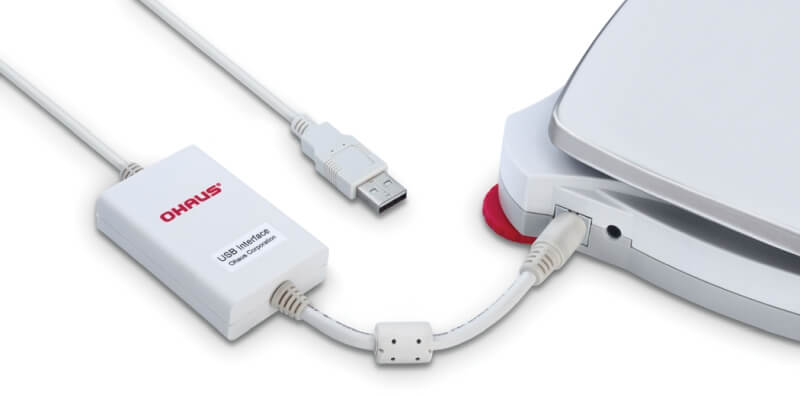

USB-Device-Schnittstelle mit Kabel 1,25m (Typ A):
Zum einfachen Anschluss der Waage an einen PC. Am Computer erscheint eine neue virtuelle serielle Schnittstelle ("virtual COM port"). Weitere Informationen und eine Beschreibung des Datenformats und der Schnittstellenbefehle finden Sie in der Bedienungsanleitung für die optionale USB-Device-Schnittstelle (PDF).

USB-Host-Schnittstelle (Typ A):
Ermöglicht den Anschluss eines handelsüblichen USB-Sticks (nicht mitgeliefert) an der Waage. Unterstützt ausschließlich das Speichern auf Druck der "auf USB speichern" Schaltfläche auf dem Touchscreen (kein automatisches Speichern möglich). Die Daten werden in eine .txt-Datei auf dem Stick geschrieben, sie können hier drei Beispieldateien herunterladen: 1. nur Gewicht, 2. Gewicht mit Datum und Uhrzeit oder 3. Gewicht mit Datum und Uhrzeit und Probenname. Zudem können die Waagen-Einstellungen exportiert oder importiert werden (nützlich, wenn Sie mehrere Waagen des gleichen Typs einsetzen). Weitere Informationen finden Sie in der Bedienungsanleitung für die optionale USB-Host-Schnittstelle (PDF).

Ethernet-Schnittstelle:
Zur Einbindung der Waage in ein Ethernet-Netzwerk (Ethernet-Kabel wird nicht mitgeliefert). Eine Beschreibung des Datenformats und der Schnittstellenbefehle finden Sie in der Bedienungsanleitung für die optionale Ethernet-Schnittstelle (PDF). Weitere Informationen zur Ethernet-Schnittstelle an Ohaus-Waagen finden Sie im Abschnitt "Ethernet bei Ohaus-Waagen" auf unserer Themenseite "Waage am Computer".

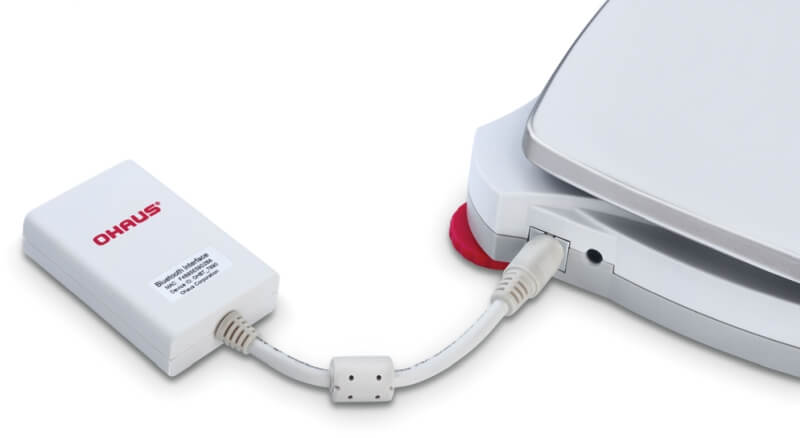

Bluetooth Low Energy-Schnittstelle (BLE):
Zur Verwendung mit der für Android verfügbaren App von Ohaus. Sie können damit ein Smartphone oder Tablet als Zweitanzeigegerät für die Waage nutzen. Die App muss hier heruntergeladen und auf das Android-Gerät übertragen und installiert werden (sie ist nicht im Google Play Store verfügbar). Weitere Informationen finden Sie in der Bedienungsanleitung für die optionale BLE-Schnittstelle (PDF).

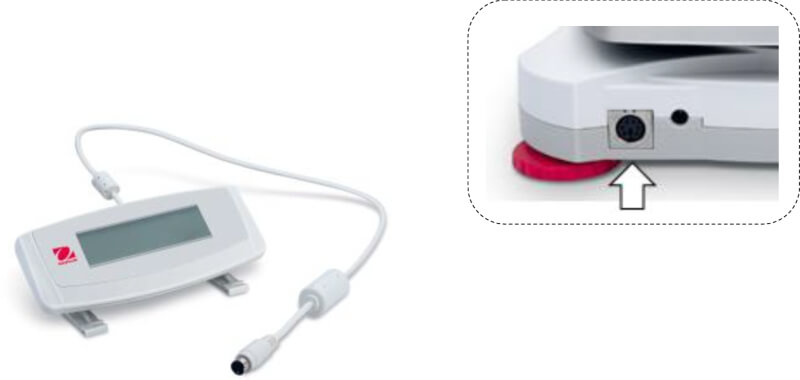

Zweitanzeige AD7-MD mit Kabel (ca. 2m):
Die Waage Ohaus STX lässt sich über den Schnittstellenanschluss einfach mit der Zweitanzeige AD7-MD verbinden. Nach den Angaben des Herstellers ist das Kabel ca. 2 Meter lang. Weitere Informationen finden Sie in der Bedienungsanleitung für die optionale Zweitanzeige (PDF). Hinweis: Da der gleiche Anschluss an der Waage benutzt wird, ist die Zweitanzeige nicht gleichzeitig mit den anderen optionalen Schnittstellen (USB-Device, USB-Host, RS-232, Ethernet oder Bluetooth) verwendbar!

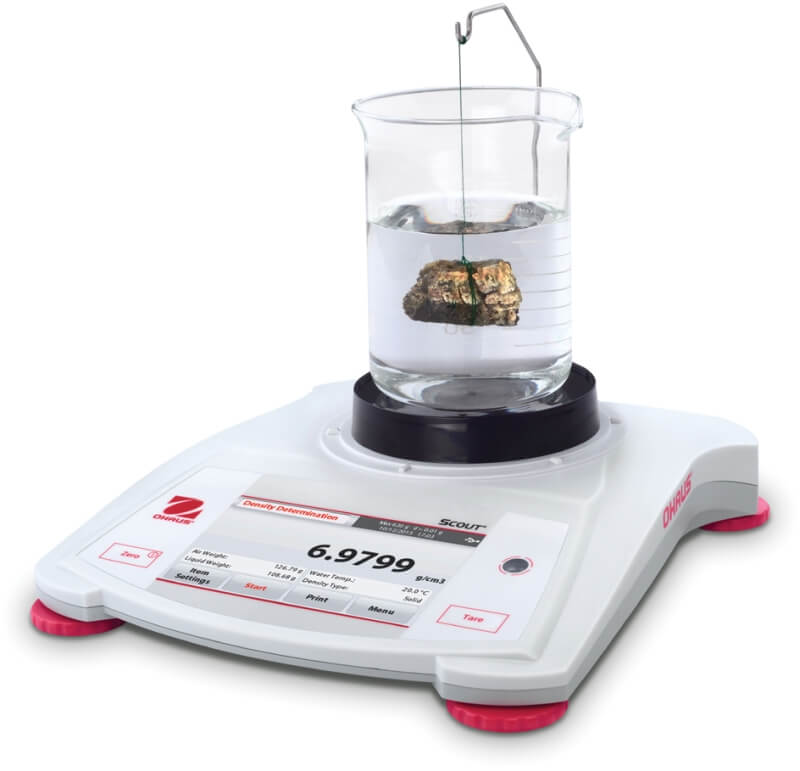

Optionales Set zur Dichtebestimmung

Zur Dichtebestimmung eines Gegenstandes durch Wiegen in der Luft und in einer Flüssigkeit (üblicherweise Wasser). Hinweis: Becherglas wird nicht mitgeliefert.

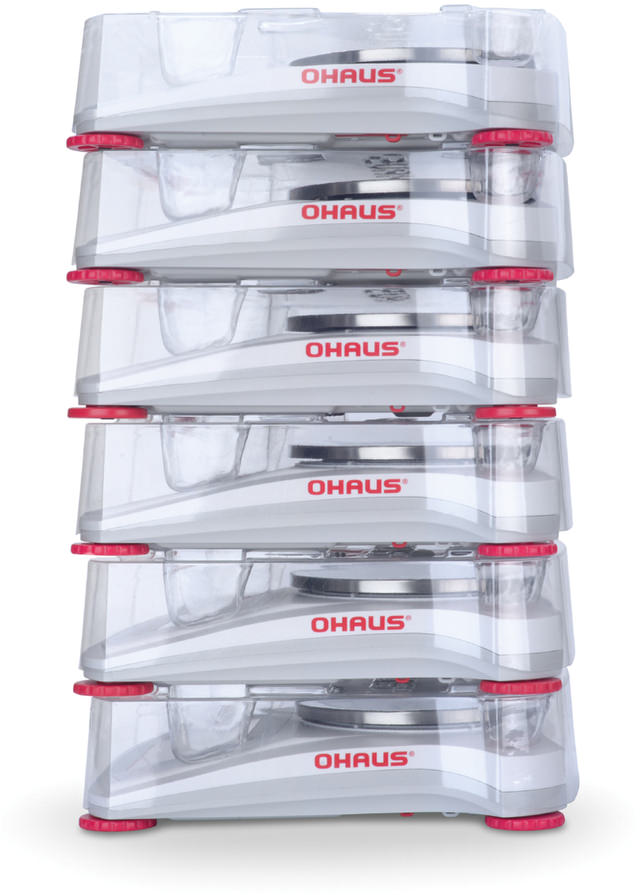

Staubschutzhülle

Die mitgelieferte Staubschutzhülle ermöglicht das platzsparende Stapeln von bis zu 6 Ohaus Scout STX-Waagen (mit Ausnahme des 1mg-Modell STX123).
