Präzisionswaage A&D EK-i: optionales Relais-Modul EK/Wi-OP-04

Optionales Relais-Modul EK/Wi-OP-04

Potenzialfreie Schaltausgänge

Das Relais-Modul EK/Wi-OP-04 verfügt über 3 Festkörperrelais (Schließer potenzialfrei, max. 50V DC / 100 mA).

Wir installieren das Modul vor dem Versand für Sie.

Relais-Modul EK/Wi-OP-04 für Präzisionswaage A&D EK-i

Schaltlogik

Die Kontrollwägefunktion der Präzisionswaage EK-i (im Handbuch als "Komparatorfunktion" bezeichnet) vergleicht das Gewicht mit einem vom Nutzer eingegebenen unteren und oberen Grenzwert. Es ist möglich, einen Summer (Buzzer) in Verbindung mit dem Vergleichsresultat ertönen zu lassen.

Die drei potenzialfreien Relaisausgänge werden je nach Ergebnis der Kontrollwägung geschlossen:
COM - LO: Gewicht zu niedrig
COM - OK: Gewicht innerhalb der Toleranz
COM - HI: Gewicht zu hoch

Beispiel mit unterem Grenzwert 35 g, oberem Grenzwert 39 g und Gewicht "m":

  LO-COM OK-COM HI-COM
m < 35 g geschlossen offen offen
35 g ≤ m ≤ 39 g offen geschlossen offen
m > 39 g offen offen geschlossen

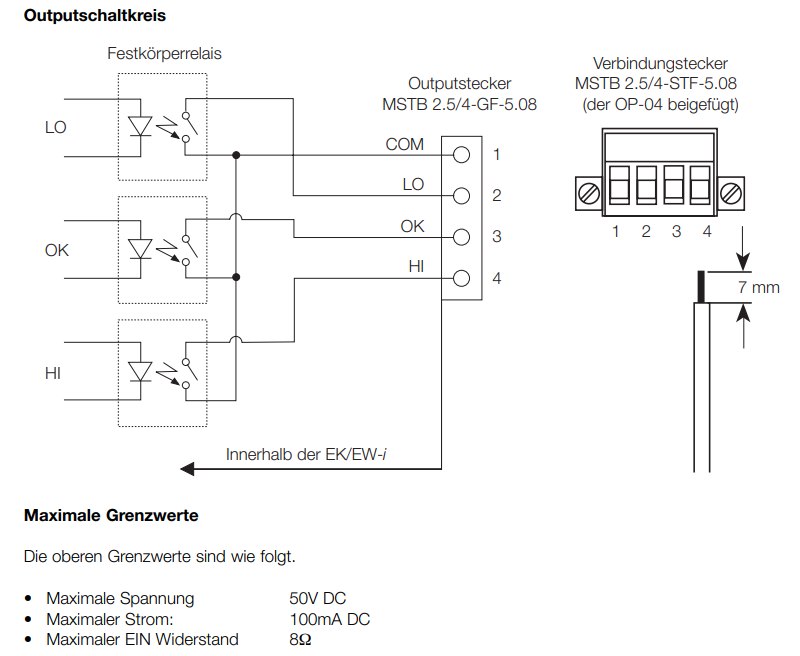

Outputschaltkreis und Verbindungsstecker

Relais für Präzisionswaage A&D EK-i (Option EK/Wi-OP-04)

Technische Details

Die Festkörperrelais arbeiten lautlos und verschleißfrei.

Maximale Spannung: 50V DC
Maximaler Strom: 100 mA
Einschaltwiderstand: 8 Ω

Weitere Informationen finden Sie in der Bedienungsanleitung ab S. D-13 (Komparatorfunktion) und S. D-33 (Komparator-Relais und Summer).
