Tischwaage A&D FG-30KBM / FG-60KBM - Relaisausgang

Optionales Schnittstellenmodul FG-OP-24

Potenzialfreie Schaltausgänge

Die optionale Schnittstellenkarte FG-OP-24 stellt an einer DIN-Buchse (rund, 8-polig) eine serielle Schnittstelle (RS-232) und drei potentialfreie Ausgänge bereit.

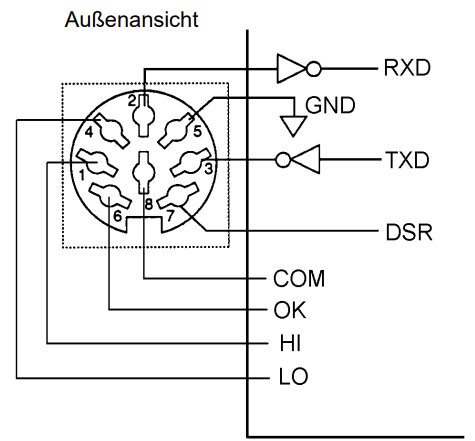

Pinbelegung

Wir bauen das Modul bei Bestellung mit einer Waage vor dem Versand für Sie ein (es ist dann auf der Unterseite des Anzeigegeräts zugänglich). Ein DIN-Stecker (8-pol.) zum Erstellen eines Kabels ist im Lieferumfang enthalten. Gerne machen wir Ihnen ein Angebot für ein komplettes Kabel, wenn Sie uns die benötigte Länge, die benötigten Anschlüsse (nur Schaltausgänge oder Schaltausgänge + RS-232) und ggf. den gewünschten Steckverbinder am anderen Ende mitteilen.

Schaltlogik

Die Kontrollwägefunktion der Waage (im Handbuch als "Komparatorfunktion" bezeichnet) vergleicht das Gewicht mit einem vom Nutzer eingegebenen unteren und oberen Grenzwert. Die Ausgänge mit OCMOS FET-Halbleiterrelais werden je nach Ergebnis der Kontrollwäge-Funktion geschlossen.

Beispiel mit unterem Grenzwert 9,9 kg, oberem Grenzwert 10,1 kg und Gewicht "m":

	LO-COM	OK-COM	HI-COM
m < 9,9 kg	geschlossen	offen	offen
9,9 ≤ m ≤ 10,1 kg	offen	geschlossen	offen
m > 10,1 kg	offen	offen	geschlossen

Die Waage zeigt das Ergebnis auch im Display an:

Im Menü der Waage kann eingestellt werden, wann die Kontrollwägefunktion aktiv sein soll (wir stellen "f 6- 1" ein, falls nicht anders gewünscht):

• f 6- 0: Kontrollwägefunktion ausgeschaltet
• f 6- 1: Kontrollwägefunktion immer aktiv (es ist also immer einer der drei Schaltausgänge geschlossen)
• f 6- 2: Aktiv bei einem Gewicht über 4d und unter -4d ("d" ist der Ziffernschritt der Waage, z.B. d = 10 g bei dem Modell FG-30KBM)
• f 6- 3: Nur bei stabilem Gewicht aktiv (eines der Relais schließt, sobald das Gewicht sich stabilisiert hat, zuvor sind alle geöffnet)
• f 6- 4: Nur bei stabilem Gewicht aktiv und nur über 4d und unter -4d

Technische Details

Die OCMOS FET-Halbleiterrelais arbeiten lautlos und verschleißfrei.

Maximale Spannung: 50V DC
Maximaler Strom: 100 mA
Einschaltwiderstand: 35 Ω

Weitere Informationen finden Sie in der Bedienungsanleitung ab S. 19 (RS232) und S.23 (Relais) oder hier als PDF-Dokument.
