Zählwaage A&D HC-i: Optionale Schnittstellenkarte HC-OP-04i

Optionales Relais-Modul HC-OP-04i

Potenzialfreie Schaltausgänge

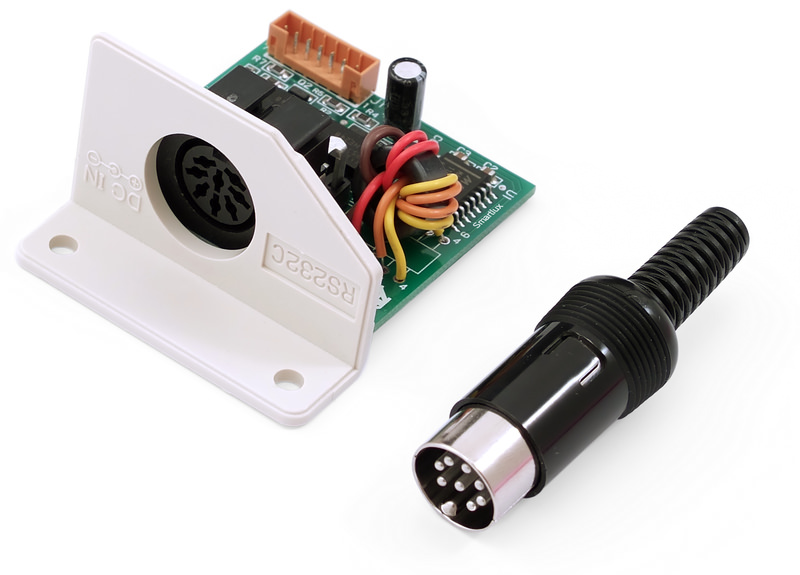

Die optionale Schnittstellenkarte HC-OP-04i der Zählwaage HC-i stellt an einer DIN-Buchse (rund, 8-polig) drei potentialfreie Ausgänge und eine serielle Schnittstelle (RS-232) bereit. Ein DIN-Stecker (8-pol.) zum Erstellen eines Kabels ist im Lieferumfang enthalten.

Wir installieren die Schnittstellenkarte vor dem Versand für Sie.

Schaltausgang (Relais) HC-OP-04i für Zählwaage A&D HC-i

Pinbelegung

Zählwaage A&D HC-i: Serielle Schnittstelle und Komparator-Relais

Schaltlogik

Die Kontrollwägefunktion der Waage (im Handbuch als "Komparator-Funktion" bezeichnet) vergleicht die Stückzahl (oder das Gewicht) mit einem vom Nutzer eingegebenen unteren und oberen Grenzwert.

Die Schaltausgänge mit OCMOS FET-Halbleiterrelais werden je nach Zustand der Kontrollwäge-Funktion (Komparator-Funktion) geschlossen:
COM - LO: Stückzahl/Gewicht zu niedrig
COM - OK: Stückzahl/Gewicht innerhalb der Toleranz
COM - HI: Stückzahl/Gewicht zu hoch

Beispiel mit unterem Grenzwert 9,9 kg, oberem Grenzwert 10,1 kg und Gewicht "m":

  LO-COM OK-COM HI-COM
m < 9,9 kg geschlossen offen offen
9,9 kg ≤ m ≤ 10,1 kg offen geschlossen offen
m > 10,1 kg offen offen geschlossen

Technische Details

Die OCMOS FET-Halbleiterrelais arbeiten lautlos und verschleißfrei.

Maximale Spannung: 50V DC
Maximaler Strom: 100 mA
Einschaltwiderstand: 35 Ω

Weitere Informationen als PDF: serielle Schnittstelle und Schaltausgang (Relais)
