Anwendungsbeispiel für 232key: Datenübertragung von einer Zählwaage

In dem folgenden Beispiel wird die Stückzahl von einer Zählwaage direkt in eine Tabellenkalkulation geschrieben.

Hinweis: Dieses Anwendungsbeispiel verwendet noch die englische Version von 232key. Mittlerweile haben wir die Software auf Deutsch übersetzt.

Datenübertragung von einer Zählwaage in eine Tabellenkalkulation

1. Waage auswählen

Die Waage muss mit einer RS-232-Schnittstelle (serielle Schnittstelle) oder USB-Schnittstelle (virtuelle serielle Schnittstelle) ausgestattet sein. In unserem Beispiel verwenden wir die Zählwaage Ohaus Ranger Count 3000 mit serienmäßiger RS-232-Datenschnittstelle, RS-232-Datenkabel und Schnittstellenwandler auf USB. Alternativ hätten wir auch die optionale USB-Schnittstelle (Artikelnr. 30037449) in die Waage einbauen und diese somit direkt über USB an den Laptop anschließen können.

Das Foto unten zeigt links die RS-232-Schnittstelle mit angeschlossenem Datenkabel, rechts die optionale USB-Schnittstelle zum Einbau in die Waage:
RS-232 und USB-Schnittstelle

232key funktioniert wie erwähnt mit beiden Schnittstellen. Die Zählwaage ist standardmäßig bereits so eingestellt, dass beim Drücken der Print-Taste nur die Stückzahl übermittelt wird und kann somit sofort mit 232key verwendet werden.

2. Software installieren und konfigurieren

232key für Windows können Sie hier kostenlos herunterladen. Folgen Sie einfach den Anweisungen im Setup-Programm zur Installation.

Vor dem Programmstart wird die Waage mit dem Schnittstellenwandler auf USB an den Laptop angeschlossen. Der Treiber für den Schnittstellenwandler wird von Windows normalerweise automatisch installiert, Sie können ihn aber auch auf der Website von FTDI herunterladen. Im Gerätemanager erscheint nun eine neue serielle Schnittstelle:
Serielle Schnittstelle (COM3)

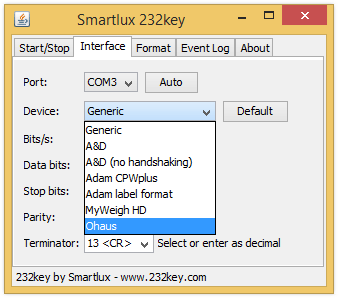

Nachdem die Treiberinstallation abgeschlossen ist, starten wir 232key. Die Konfiguration des Programms gestaltet sich sehr einfach. Zunächst wird im Interface-Tab die verwendete serielle Schnittstelle (im Beispiel "COM3") ausgewählt. Danach wählen wir den Waagen-Hersteller "Ohaus" aus und drücken zum Laden der Schnittstellenparameter einfach auf den Default-Knopf.
Auswahl der angeschlossenen Ohaus Zählwaage

Im Format-Tab können wir unter "Terminate with" ("Beenden mit") eine zusätzliche Taste auswählen, die 232key nach dem Eintippen des Gewichts drücken soll. Um in der Tabellenkalkulation nach Eingabe der Stückzahl in die nächste Zeile zu gelangen, wählen wir hier "Enter" aus.
Ausgabeformat 232key Software für RS-232

Sämtliche Einstellungen werden beim Beenden des Programms automatisch gespeichert und beim nächsten Start geladen.

3. Verbindung zur Waage herstellen

Mit einem Klick auf den Start-Knop in 232key wird die Verbindung zur Waage hergestellt über die ausgewählte Schnittstelle (COM3) hergestellt.
Start/Stop-Tap: 232key Software für RS-232

4. Stückzahl übertragen

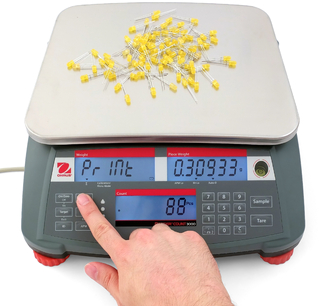

Wir wechseln nun in die Tabellenkalkulation und wählen das Feld für die Stückzahl aus. Nachdem die Stückzahl mit der Zählwaage bestimmt wurde, wird die Übertragung mit der Print-Taste an der Waage ausgelöst:

Zählwaage Ohaus Ranger Count 3000: Print-Taste

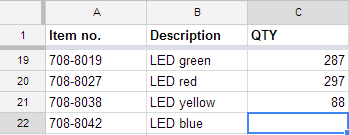

Die Stückzahl ("88") wird nun von 232key in das aktive Feld geschrieben, durch die mitgesendete "Enter"-Taste springt die Tabellenkalkulation danach in die nächste Zeile:
Übertragung Stückzahl in Tabellenkalkulation
